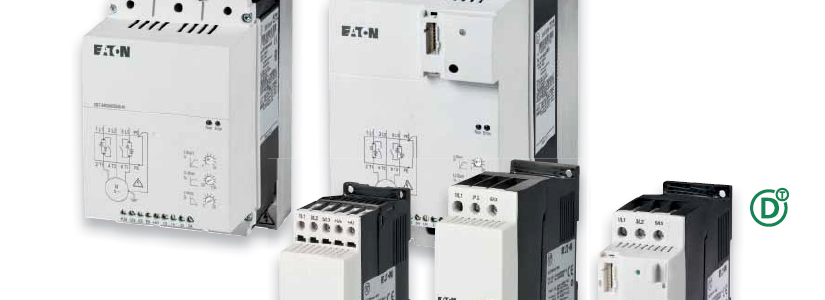

Устройство плавного пуска Eaton DS7
Устройство плавного пуска Eaton DS7 предназначено для плавного разгона асинхронного двигателя до номинальной скорости путем регулирования величины напряжения на его обмотках.
Применение устройства плавного пуска вместо контактора позволит:
- избежать высоких пусковых токов, возникающих при пуске асинхронного двигателя вызывающих просадку напряжения сети
- избежать гидравлических ударов в системах насосов
- обеспечить мягкий пуск конвейерным системам
- увеличить срок службы Ваших установок в связи с устранением ударной нагрузки на механизмы (шпильки, подшипники, приводные ремни и т.п.)
Области применения Eaton DS7
- конвейеры
- вентиляторы
- насосы
Преимущества Eaton DS7
В устройстве плавного пуска Eaton DS7 применен уникальный, разработанный и запатентованный компанией Moeller, алгоритм управления тиристорами (PCT/EP00/12938,19.12.2000), позволяющий радикально уменьшить пульсации момента при пуске, связанные с формированием элиптического вращающегося поля, а так же вдвое уменьшить ток неуправляемой фазы, что приводит к более быстрому и равномерному пуску двигателя и более качественной защите с помощью автоматического выключателя.
Устройство плавного пуска DS7 полностью интегрируется в систему xStart. Устройство плавного пуска DS7 имеет опциональный вентилятор охлаждения, увеличивающий количество пусков до 40 в час.
Управляемые параметры Eaton DS7
- время разгона : от 1 до 30 с
- напряжение пуска : от 30 до 100 %
- время торможения : от 0 до 30 с
Входы/выходы Eaton DS7
- реле начала работы («RUN»)
- реле выхода на рабочий режим («TOR»)
- Встроенные шунтирующие контакторы
- Категория применения AC-53a: 10 пусков в час, трехкратный пусковой ток, пуск в течение 5 с, 75% времени работы в цикле.
- Температурный диапазон работы 0…40°С
- Питание 24 В AC/DC или 110/230 В AC
- Напряжение сети 230-480 В
- Настройки для стандартных применений
